2022年9月，由中国市政工程华北设计研究总院有限公司、中国建筑标准设计研究院有限公司和上海凯泉泵业（集团）有限公司主编的国家建筑标准设计图集22CS07-1《一体化泵闸选用与安装（一）》已正式印刷发行，各建筑书店及专业网站均有售。该国标参考图集的发行，将对一体化泵闸在国内应用的标准化、提高设计效率以及推广应用起到积极作用。

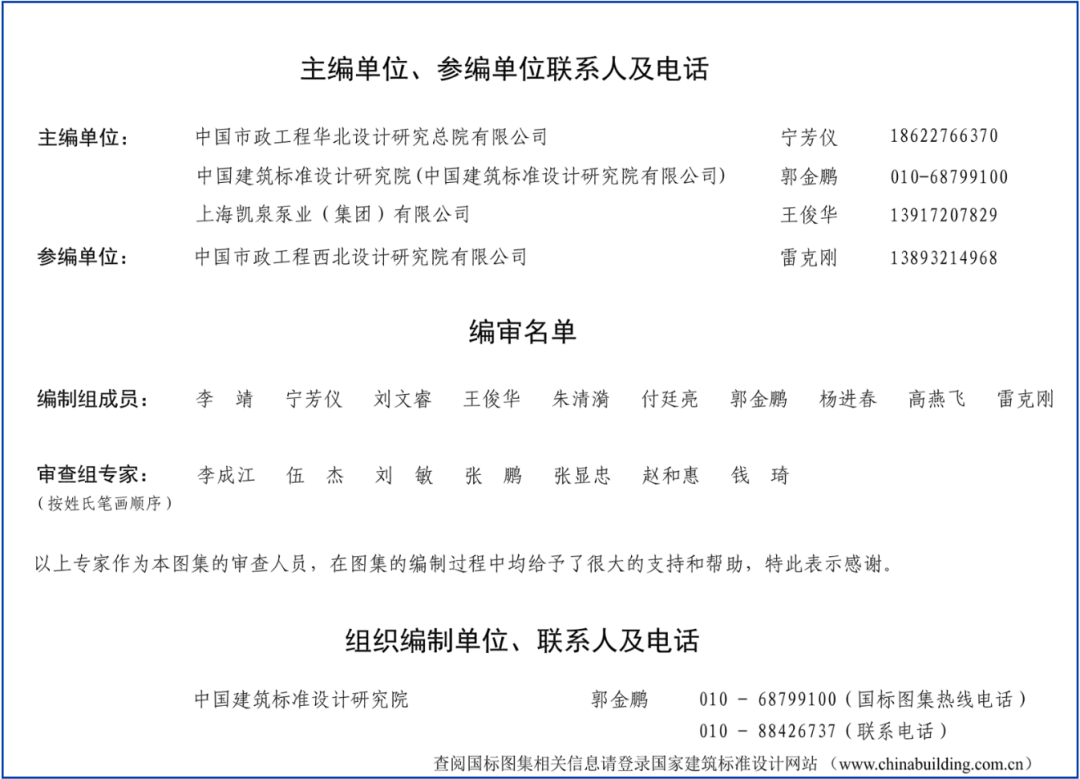

编审名单

本图集经前期立项调研、立项论证，完成图集编制立项；历经图集技术条件编制、技术条件审查会、送审图编制、送审图审查会、送印图编制等多个环节，最终完成图集编制工作。

图集简介

本图集适用于市政、水利等领域的排涝、灌溉、生态补水等相关工程中的一体化泵闸的选用与安装。

使用对象及用途

本图集可供设计单位、施工单位等给水排水专业人员使用，设计人员可直接使用。

主要编制依据

1)《室外排水设计规范》GB 50014-2006（2016年版）

2)《泵站设计规范》GB50265-2010；

3)《水工建筑物荷载设计规范》SL744-2016；

4)《水利水电工程钢闸门设计规范》SL74-2013；

5)《水利水电工程钢闸门制造、安全及验收规范》GB/T14173-2008；

6)《水利水电工程启闭机设计规范》SL41-2018；

7)《水利水电工程启闭机制造安装与验收规范》SL381-2007；

8)《水工金属结构防腐蚀规范》SL105-2016。

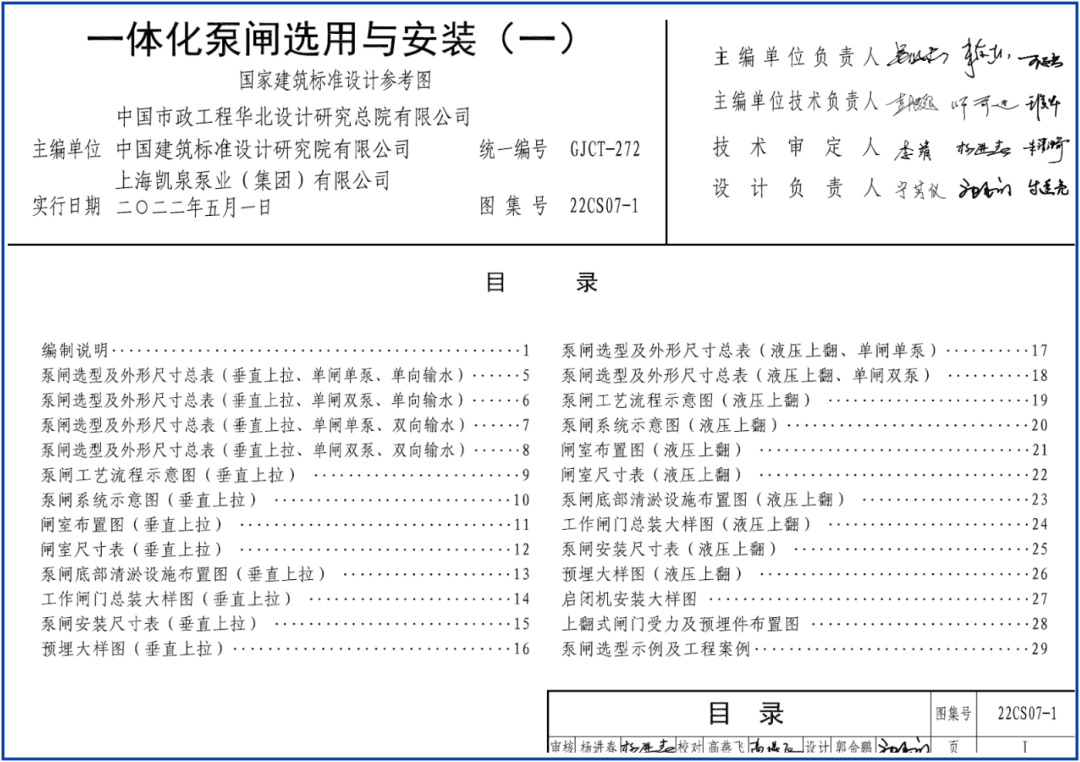

图集目录

关于一体化泵闸

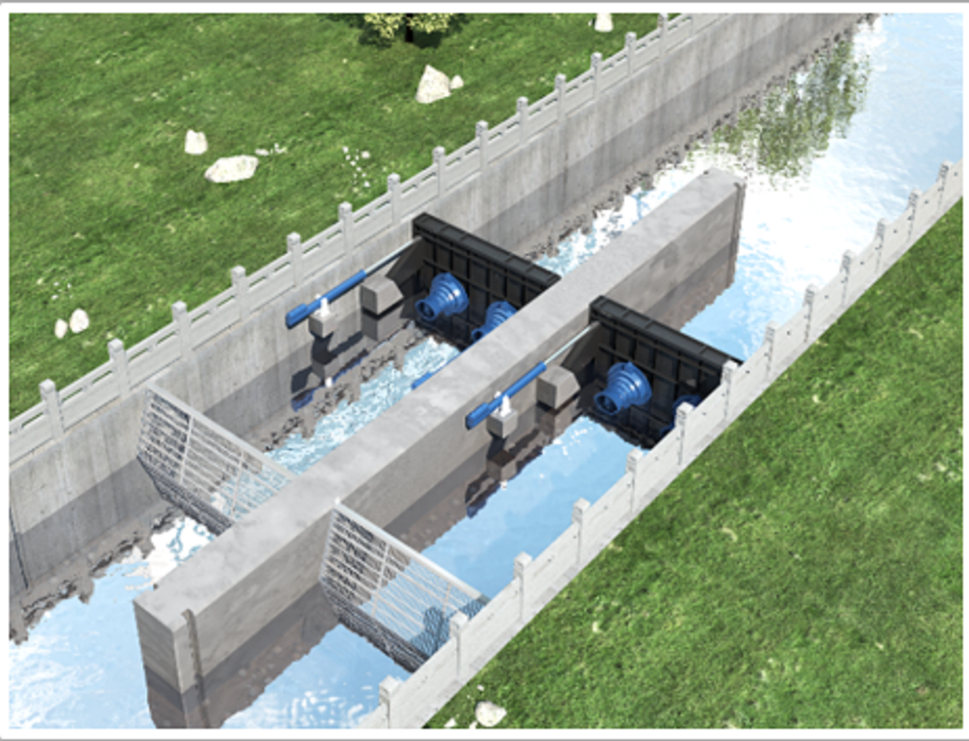

一体化泵闸是将潜水泵与闸门合二为一的集成设备，相比较传统泵闸站，具有占地小、投资少、施工周期短、维护便捷以及智能化等优点，系统包含闸泵、闸门、闸门启闭系统、拍门、前后检修闸门、格栅拦污系统、液位监测系统、智能控制系统等。

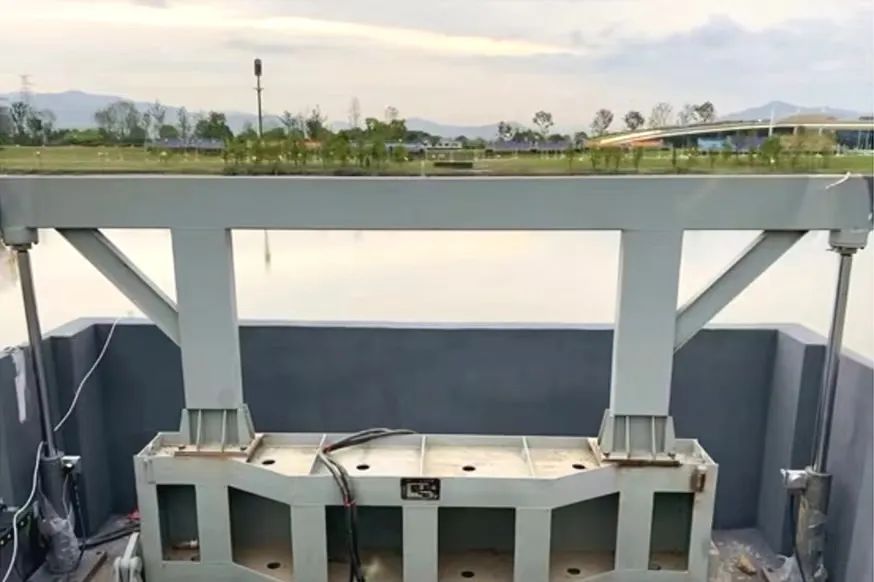

△ 液压上翻式

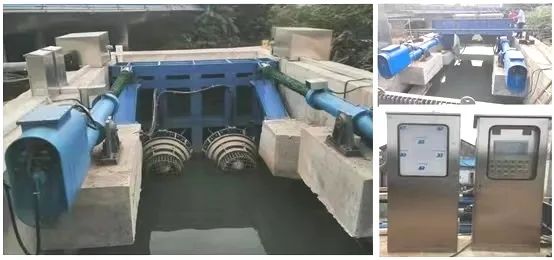

△ 卷扬垂直式

一体化泵闸自2016年开始引入国内市场，经过6年时间的沉淀，我司在全国范围内也积累了不少项目应用案例，如广东江门、江苏淮安、江苏无锡、浙江舟山、浙江杭州、湖南保靖、天津津南等，同时，结合国内水环境综合治理和防洪排涝的市场需求进行了诸多设计研发，一体化泵闸系统技术已经逐步走向成熟，并在大量的项目应用中积累了相当多的技术和经验，为本次标准图集的编制提供了充足的技术理论和实践支撑。

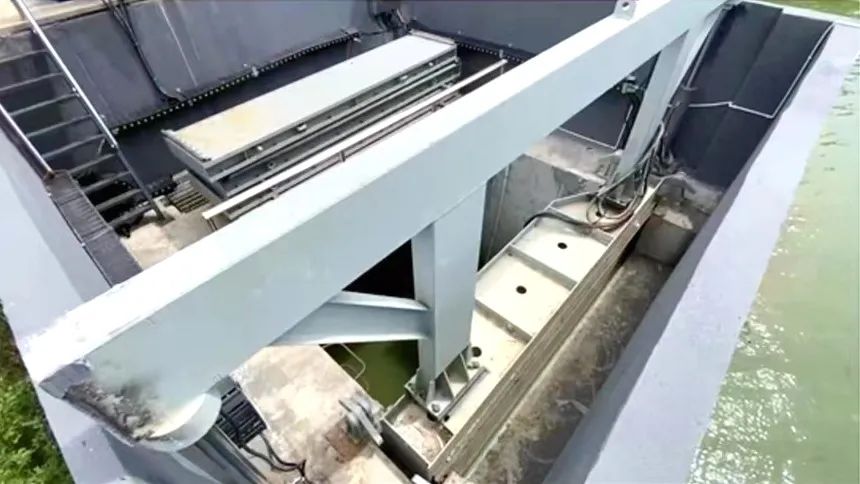

凯泉一体化泵闸部分案例展示

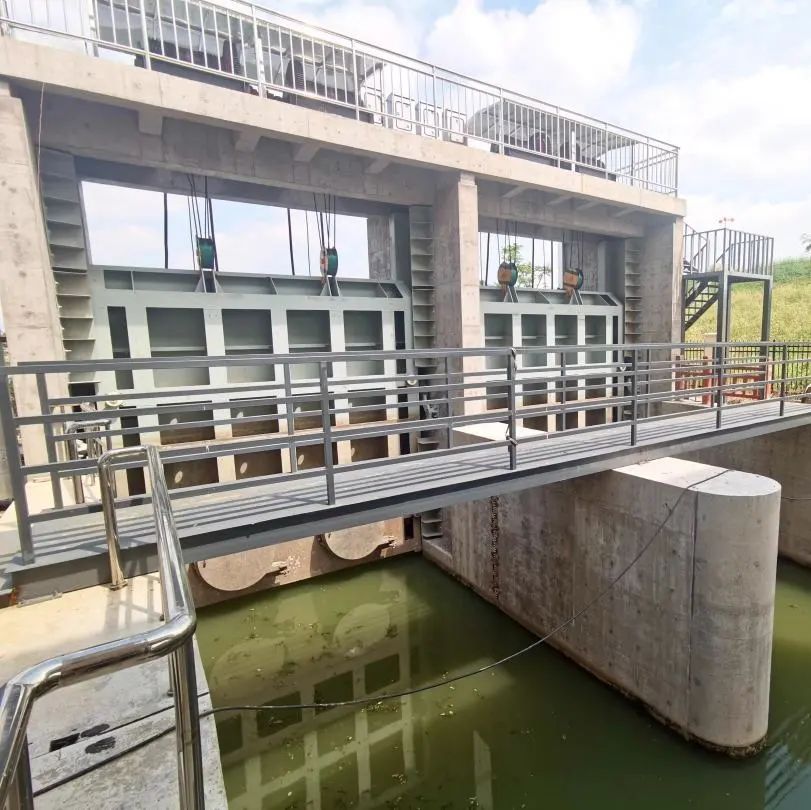

广东江门礼乐路一体化泵闸工程

浙江杭州公望村一体化泵闸工程

无锡永安桥套闸扩建工程（左）

凯泉上海工业园一体化泵闸示范工程（右）
